Los transistores son elementos muy versátiles. Podemos conectarlos dentro de un circuito de muy diferentes maneras, obteniendo distintos comportamientos. Por ejemplo se puede conseguir ganancia en tensión, en intensidad o en ambas, según la clase configuración. Hay tres tipos de configuraciones básicas del transistor BJT: emisor común, colector común y base común.
Es evidente que los transistores no se utilizan como elemento único en los circuitos sino que forman parte de una red más o menos complicada de elementos unidos entre sí. La forma de comportarse dentro de este circuito va a ser lo que nos ocupe en las siguientes líneas

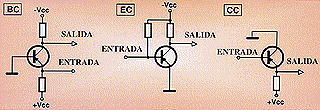

Un transistor en el seno de un circuito se ve afectado por las distintas intensidades de corriente que lo atraviesan y por las tensiones a las que están sometidos sus terminales. Como ya sabemos, un transistor, al tener tres terminales, se puede conectar de varias formas. Cada manera de conectarlo se llama configuración, y según como esté unido se va a comportar de una forma u otra. Existen tres tipos de configuraciones básicas para el transistor BJT, a saber: emisor común (EC), base común (BC) y colector común (CC). En la ilustración correspondiente vemos representados estos tres tipos de circuitos, prescindiendo de cualquier otro elemento, como pueden ser baterías, condensadores, etc. Hemos dejado solos a los transistores para poder ver mejor como están conectados. El nombre de común se le da al terminal del transistor que es compartido por la entrada y la salida.
Emisor Común: La configuración de emisor común es la más usada. En él, el transistor actúa como un amplificador de la corriente y de la tensión. Aparte de los efectos de amplificación, también invierte la tensión de señal, es decir, si la tensión es tendente a positiva en la base pasa a ser tendente a negativa en el colector; pero, como estos efectos se producen con la corriente alterna.
Base Común: Esta es la última configuración básica que es la base común. A este tipo de circuitos se les aplica la entrada por el emisor y la salida se toma del colector. El terminal común a la entrada y a la salida es la base y está conectada a tierra.
Colector Común: Otro tipo de configuración básica de un transistor es la de colector común. A esta configuración se la suele llamar seguidor de emisor. Con este tipo de circuitos no vamos a conseguir una amplificación de tensión, pero son muy buenos amplificadores de la corriente y de ahí viene su utilidad. La entrada de señal se produce por la base y la salida por el emisor, en vez de por el colector como en el resto de los circuitos. El terminal común para la entrada y la salida es el colector, como su nombre indica. Si la unión base emisor está polarizada directamente, el transistor va a conducir, mientras que si está inversamente polarizada no lo hará.
